电力UPS电源、电力不间断电源、UPS、UPS电源
| 产品特性：UPS电源 | 是否进口：否 | 产地：济南 |
| 品牌：泰尔 | 型号：TUD | 类型：模块电源 |
| 输入电压：220/380 | 输出功率：1-500KW | 调制方式：脉冲宽度调制(PWM)式 |
| 标称容量：1-500KW | 产品认证：CE | 电源类型：220/380V |
| 额定容量：1-200KW | 工作频率：50 | 工作湿度：-10-+55 |
| 工作温度：10-+55 | 规格：1-500KVA | 控制方式：SPWM |
| 频率范围：20-100 | 适用范围：频率可调 | 输出电流：可调 |
| 输出电压：220/380 | 输出频率：50/60 | 输入电压范围：175-800 |
| 输入频率：20-100 | 晶体管连接方式：全桥式 | 工作效率：90% |
| 负载调整率：1% | 电压调整率：3% | 负载类型：混合型 |
| 负载稳压率：1% | 频率稳压度：1% | 输出电压精度：1% |
| 电源名称：UPS电源 | 通讯方式：RS485/232等 | 保护方式：过欠压、过流、过热、短路等 |
| 工作环境温度：—30-55 | 防护等级：定制 |
产品介绍
TUD系列专用UPS电源主要针对发电厂、变电站、配电站及石化系统等不间断交流供电系统设计的专用电源，具有双变换在线式、零转换、故障转旁路等功能。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰等给负载设备造成的不良影响，以精致的品质、优异的性能及人性化操作为设计导向。为电力系统中DCS(分布式控制系统）、监控系统、自动化仪表，调度通信系统、微机系统等核心设备提供高电质量及可靠性的不间断供电。
产品特点
◆电力UPS自身不带蓄电池组，直接使用直流屏的电池组，省去了蓄电池组，为客户节约大量成本；
◆采用DSP控制技术及高效的IGBT逆变技术，第五代IGBT模块器件具有***的饱和压降，逆变器的工作效率更高，抗冲击性能更佳、可靠性更高， PWM脉宽调制技术使设备可靠性有效提高，内部EMI滤波器有效降低电磁波干扰，纯在线式双变换技术；
◆采用无主从自适应并联、N+1等多种形式的并机冗余电源系统；
◆输入/输出变压器隔离工频设计，过载及抗干扰能力强，有效保护负载及设备安全；
◆交流/直流反向隔离，***整流后的直流电不会反灌到现场的直流屏；
◆采用AC-DC、DC-AC双变换技术，无切换时间，是真正的在线式逆变器，能为用户负载设备提供***的保护。可靠的静态旁路切换功能***真正的不间断，交流供电/直流逆变供电之间零延时转换；逆变和旁路≤4ms；
◆完善的人机界面设计，采用LCD液晶显示，UPS运行状态一目了然，使人机沟通***；
◆丰富的通讯接口(RS232/RS485)和无源干接点，可实现无人值守；
◆输入端安装浪涌保护装置，有效防止浪涌电流对UPS设备及其负载造成损坏；
◆具有输入过、欠压，输出过、欠压，过热，过载，短路等完善的保护功能；
电力UPS电源系统组成
电力UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。

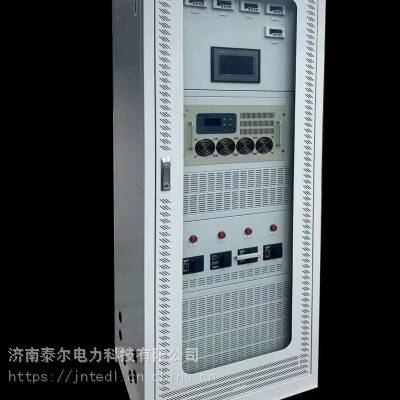

1、电力UPS主机柜：输入/输出隔离变压器、整流器、逆变器、静态旁路开关、旁路开关、逆止二极管等主要器件；
2、旁路稳压柜：旁路隔离变压器（可选）、旁路稳压器（可选）、手动/旁路维修开关；
3、输出馈线柜：回路分配单元、监测仪表、控制开关及信号指示等。
电力UPS系统原理介绍
TUD系列电力UPS是一个多重保护的交流供电设备。当主电交流输入正常时，首先将主电隔离整流变换成纯净的直流电，滤除主电中的干扰，然后通过SPWM变换逆变器变换成***的交流电并隔离输出。市电正常时，单相220V(或三相380V)经过隔离、整流滤波后通过逆变器提供定电源给负载供电；若交流电输入异常或断电时，则由电力系统后备的直流屏经防反二极管逆变供电，再经过输出隔离后给用户重要负载供电。当直流屏欠压或断电时，静态开并切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。
